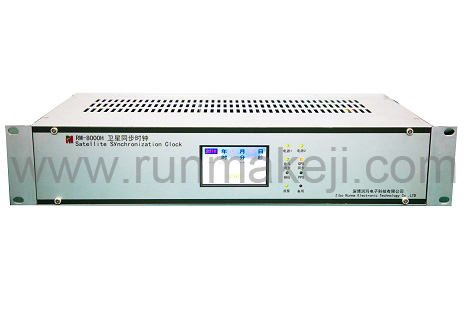

同步時鐘RM-8000H
一、概述
RM-8000H系列衛星同步時鐘綜合對時系統,是采用先進的計算機檢測及控制技術而設計的一種時間基準系統.可為電力、煤炭、石油、電信、郵電等系統中需要標準時間尺度的繼電保護、調度自動化、綜合自動化、通信及其系統提供高精度的時間基準信號,可以滿足各種自動化設備對時間信號的要求。
采用模塊化積木式設計,可根據用戶需求靈活配置。可以單主時鐘使用;可以雙主時鐘互為備用使用;可以單主時鐘(或雙主時鐘)帶一臺或多臺時標擴展裝置使用;
 采用進口GPS或北斗接收模塊,接收靈敏度高,支持雙模接收;
 接收天線安裝方便,信號接收可靠性高,全天候工作,能為用戶提供連續、實時的精確時間,不受天氣影響和使用地域條件的限制;
所有信號輸出口均經過光電隔離,抗干擾能力強;
 架裝式結構,2U或4U標準機箱,安裝使用方便

二、技術指標
工作電源: 85V~265V AC/120V~370V DC
工作環境溫度:-5℃~+45℃
工作環境濕度:5%~95%
瞬時斷電后重開機,小于等于20s。
位置未變,重開機,小于等于45s。
位置和時間變化重開機,小于等于90s。
本地第一次開機,小于等于90s。
時間精度:0.5μs
輸出端口特性:
---空接點C、E間外接電壓:Vce<250V
---空接點C、E間允許電流:Ice<50mA
時間信號的接收:
M12模塊,接收GPS衛星信號。
BD-6北斗模塊,接收北斗衛星信號。
IRIG-B(DC)時碼(RS-422)對時信號。
模塊配置:
RM-8000H主時鐘共可帶6個模塊,報警輸出模塊1塊、輸出模塊5塊。;
如果不帶RM-8000HF時標擴展裝置,5塊輸出模塊可根據用戶需求配置;如果帶RM-8000HF時標擴展裝置,需要配置1塊IRIG-B(DC)模塊(光纖),其余4個模塊可根據用戶需求配置。
 衛星信號作為時標信號時輸出信號技術參數時:

信  號
類  型
電平/
空接點
準時沿 上  升
時  間
上升沿時
間準確度
脈  沖
寬  度
1PPS脈沖信號 TTL 上升沿 ≤60ns ≤1μs 200ms
空接點 上升沿 ≤150ns ≤3μs 200ms
1PPM脈沖信號 TTL 上升沿 ≤100ns ≤1μs 200ms
空接點 上升沿 ≤200ns ≤3μs 200ms
1PPH脈沖信號 TTL 上升沿 ≤1μs ≤1μs 200ms
空接點 上升沿 ≤1μs ≤3μs 200ms
直流B碼信號 TTL 連續2個8毫秒的第2個脈沖的前沿   ≤1μs
422   ≤1μs
交流B碼   斜率變化   ≤20μs















直流B碼422電平后備信號作為時標信號時輸出信號技術參數時:

信  號
類  型
電平/
空接點
準時沿 上  升
時  間
上升沿時
間準確度
脈  沖
寬  度
1PPS脈沖信號 TTL 上升沿 ≤60ns ≤1μs 200ms
空接點 上升沿 ≤150ns ≤3μs 200ms
1PPM脈沖信號 TTL 上升沿 ≤100ns ≤1μs 200ms
空接點 上升沿 ≤200ns ≤3μs 200ms
1PPH脈沖信號 TTL 上升沿 ≤1μs ≤1μs 200ms
空接點 上升沿 ≤1μs ≤3μs 200ms
直流B碼信號 TTL 連續2個8毫秒的第2個脈沖的前沿   ≤1μs
422   ≤1μs
交流B碼   斜率變化   ≤20μs















三、部分與功能說明:
RM-8000H主時鐘的外部結構根據機箱的大小有兩種形式:標準產品采用2U機箱,特殊情況可選用4U機箱;

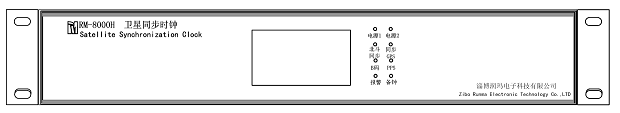

主時鐘前面板示意圖:
QQ截圖20180526135021
機箱的前面板有彩色觸摸顯示器和指示燈,顯示器顯示當前模式、接收到的衛星個數、時間等信息,指示燈顯示電源、同步、模式、秒訊、主鐘、故障等信息;

后面板示意圖:


總線式結構,后面板可插拔式輸入輸出模塊;
每臺機箱后面板配有2塊輸入模塊,2塊電源模塊,5塊輸出模塊和1個告警模塊;
和時標擴展裝置的連接方式:光纖(多模)。
