濰坊昌樂電纜故障查找
測試地點：昌樂 測試日期：2018-07-10
電纜類別：0.38KV全塑電纜3×240+1
1、電纜信息
380V 3X240+1全塑電纜1條，長度160米左右，路徑清楚，運行10余年，無中間頭，配電室到車間。測試阻值：相間為0，相零為60KΩ，相地為1MΩ。
2、敷設狀況：直埋 硬化路面，部分在綠化帶。
3、用低壓脈沖測試，電纜全長為162米。相間對比在18米左右波形不匹配。用脈沖電流測距，紅相對零線，電壓5KV擊穿,波形顯示故障在距測試端18.7米左右，在配電室南面的綠化帶定位，聽到放電聲。
低壓脈沖法測得全長波形如下：
相間對比在18米左右波形不匹配
脈沖電流波形：
聲磁定位測得聲音最大處：

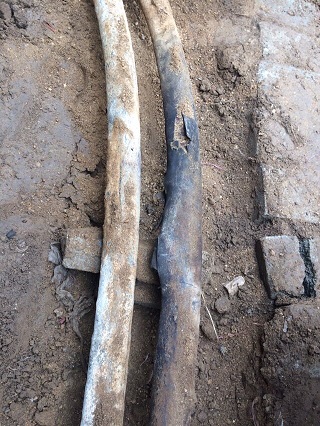

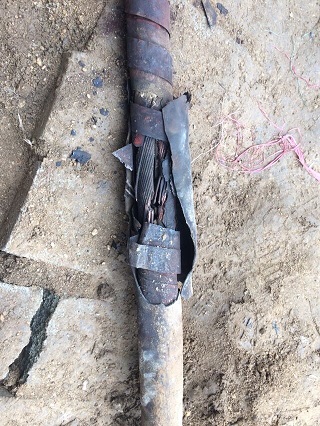

電纜挖出現場：
電纜類別：0.38KV全塑電纜3×240+1
1、電纜信息
380V 3X240+1全塑電纜1條，長度160米左右，路徑清楚，運行10余年，無中間頭，配電室到車間。測試阻值：相間為0，相零為60KΩ，相地為1MΩ。
2、敷設狀況：直埋 硬化路面，部分在綠化帶。
3、用低壓脈沖測試，電纜全長為162米。相間對比在18米左右波形不匹配。用脈沖電流測距，紅相對零線，電壓5KV擊穿,波形顯示故障在距測試端18.7米左右，在配電室南面的綠化帶定位，聽到放電聲。

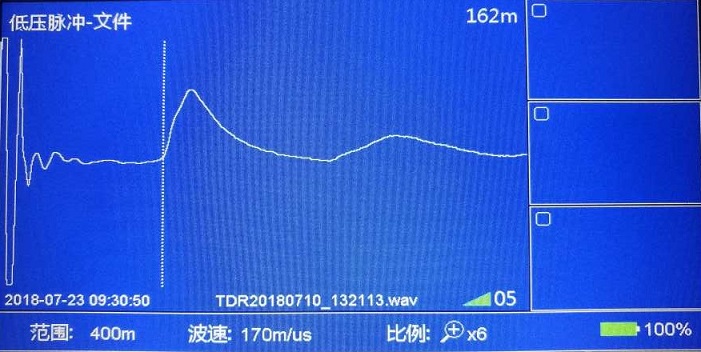

低壓脈沖法測得全長波形如下：
相間對比在18米左右波形不匹配

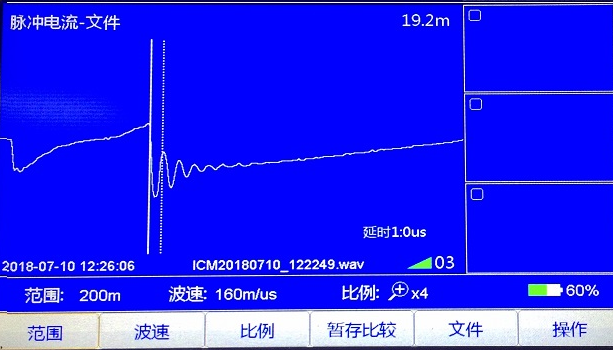

脈沖電流波形：
聲磁定位測得聲音最大處：
電纜挖出現場：
